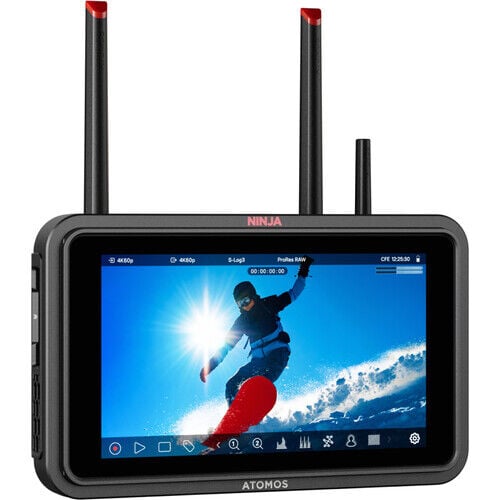

Atomos Ninja TX HDMI/12G-SDI Wi-Fi 5.2'' Kayıtçı Monitör

Genel Bakış

Atomos Ninja TX HDMI/12G-SDI Wi-Fi 5.2'' Kayıtçı Monitör; SDI ve HDMI giriş/çıkışlarını, 8Kp30'a kadar Apple ProRes RAW kayıt desteğini, yüksek hızlı CFexpress Type B ve harici USB depolama seçeneklerini tek bir kompakt gövdede bir araya getirir. Uyumlu kameralarda kamera kontrolü sunarken profesyonel görüntüleme araçlarıyla çekim sırasında netlik, pozlama ve kadraj kontrolünü kolaylaştırır.

Dahili Camera to Cloud özellikleri sayesinde ATOMOSphere, Adobe Frame.io ve Dropbox tabanlı iş akışlarına doğrudan dosya aktarımı yapılabilir. NDI 6 desteği ağ tabanlı prodüksiyonlara entegrasyon sağlarken, cihaz hızlı ve kullanıcı dostu AtomOS Linux işletim sistemi üzerinde çalışır.

Kamera Kontrolü

Atomos Ninja TX HDMI/12G-SDI Wi-Fi 5.2'' Kayıtçı Monitör ekranındaki sezgisel kontrol araçları kullanılarak uyumlu kameralarda beyaz dengesi, diyafram, enstantane ve ISO gibi temel çekim ayarları değiştirilebilir. Canon, Fujifilm, Nikon, Panasonic ve Sony'nin desteklenen aynasız kameralarında USB-C üzerinden kontrol sağlanabilir. Z CAM E2 serisi modellerde ise ayrıca uygun LANC kablosu gerekir.

Dokunarak Netleme

Uyumlu kameralarda Ninja TX dokunmatik ekranında istediğiniz noktaya dokunarak otomatik netleme yapabilirsiniz. Kameranın desteklediği focus tracking gibi otomatik netleme özellikleriyle birlikte çalışarak hareketli konuların daha kolay takip edilmesini sağlar.

Ön Yüklü Codec'ler

Atomos Ninja TX HDMI/12G-SDI Wi-Fi 5.2'' Kayıtçı Monitör, profesyonel prodüksiyonlarda yaygın olarak kullanılan çeşitli codec seçenekleriyle birlikte gelir:

• Apple ProRes RAW
• Apple ProRes
• Avid DNx
• H.265
• NDI 6 HX3 TX ve RX

5,2'' 1500 Nit Dokunmatik Ekran

5,2 inç IPS dokunmatik ekran 1500 nit parlaklığa sahiptir. Yüksek parlaklık seviyesi sayesinde hem dış mekan çekimlerinde hem de stüdyo ortamında görüntünün daha rahat izlenmesini sağlar.

8/10-bit renk işleme, HDR desteği, Rec.709 renk gamutu ve ekran kalibrasyonu desteği daha doğru renk değerlendirmesine yardımcı olur.

Yeni AtomOS ve Yenilenmiş Gövde

Atomos Ninja TX HDMI/12G-SDI Wi-Fi 5.2'' Kayıtçı Monitör, Linux tabanlı AtomOS işletim sistemiyle çalışır. Hızlı ve kullanıcı dostu arayüz, profesyonel görüntüleme araçlarına kolay erişim sağlar.

Yeniden tasarlanan gövde ve soğutma sistemi, önceki nesillere göre daha sessiz, daha serin ve daha verimli çalışma hedefler.

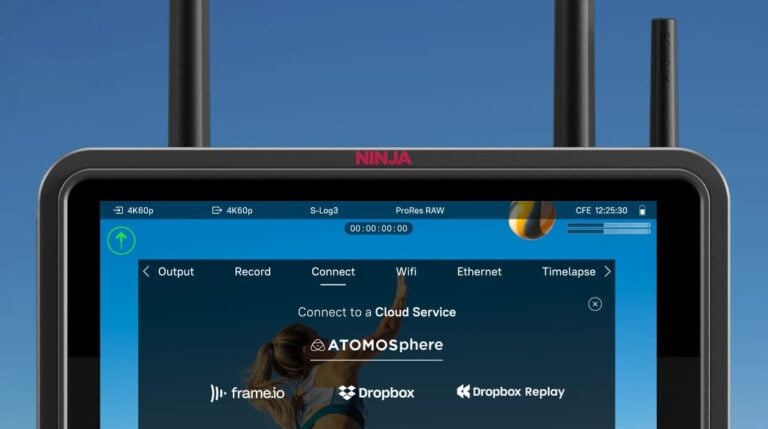

Kablosuz Özellikler ve Camera to Cloud

Atomos Ninja TX HDMI/12G-SDI Wi-Fi 5.2'' Kayıtçı Monitör'in dahili bağlantı özellikleri Camera to Cloud iş akışlarının doğrudan cihaz üzerinden kullanılmasına olanak tanır.

ATOMOSphere entegrasyonunun yanı sıra Adobe Frame.io ve Dropbox'a doğrudan progressive upload desteği sunar. ATOMOSphere başlangıç üyeliği kapsamında 20 GB ücretsiz bulut depolama alanı sağlanır.

NDI 6 desteği sayesinde Ninja TX bir NDI ağına entegre edilebilir. AirGlu teknolojisi ise RF veya Bluetooth üzerinden kamera, ses kayıt cihazı ve monitörlerin timecode açısından senkronize edilmesine yardımcı olur.
Kablosuz bağlantı ayrıca OTA (Over-the-Air) firmware güncellemelerini destekler.

Gelişmiş Renk ve Metadata Desteği

Atomos Ninja TX HDMI/12G-SDI Wi-Fi 5.2'' Kayıtçı Monitör; Sony, ARRI, JVC, RED, Fujifilm, Nikon, Panasonic ve Canon'un çeşitli Log formatlarını destekler.

Özel 3D LUT dosyaları monitöre yüklenebilir ve çekim sırasında farklı renk profilleri kullanılabilir. HDR iş akışlarında Log, HLG, PQ ve desteklenen diğer görüntüleme seçeneklerinden yararlanılabilir.

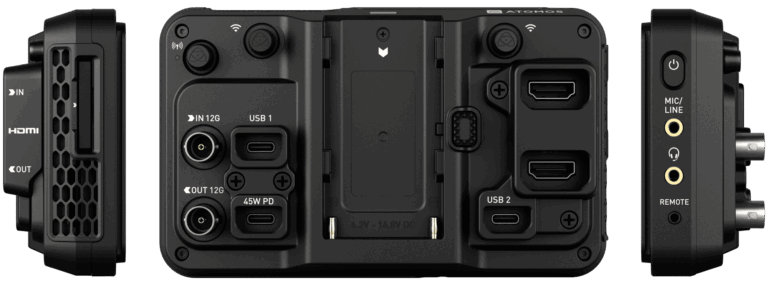

12G-SDI ve HDMI Giriş / Çıkış

HDMI girişi 8K çözünürlükte 30 fps'ye kadar sinyalleri destekler. Ayrıca 4K60 ve 1080p120 gibi yüksek kare hızlı video sinyalleriyle çalışabilir.

HDMI loop-through özelliği sayesinde kameradan gelen görüntü başka bir monitöre, kablosuz görüntü aktarım sistemine veya canlı yayın encoder'ına gönderilebilir.

12G-SDI bağlantısı profesyonel kamera ve yayın sistemleriyle uyumluluğu artırır. Ninja TX ayrıca HDMI'dan 12G-SDI'ya ve 12G-SDI'dan HDMI'a çapraz dönüşümü destekler.

HDMI üzerinden beyaz dengesi, exposure index, enstantane, diyafram, ISO, gamma ve gamut gibi desteklenen RAW metadata bilgileri kaydedilebilir.

Kayıt ve Medya Seçenekleri

Atomos Ninja TX HDMI/12G-SDI Wi-Fi 5.2'' Kayıtçı Monitör üzerinde CFexpress Type B kart yuvası bulunur. Bunun yanında iki USB-C bağlantısı üzerinden desteklenen harici USB depolama çözümlerine kayıt yapılabilir.

USB-C bağlantıları yalnızca kayıt amacıyla değil, belirli 3D LUT aktarımı ve desteklenen ses cihazları gibi ek işlevlerde de kullanılabilir.

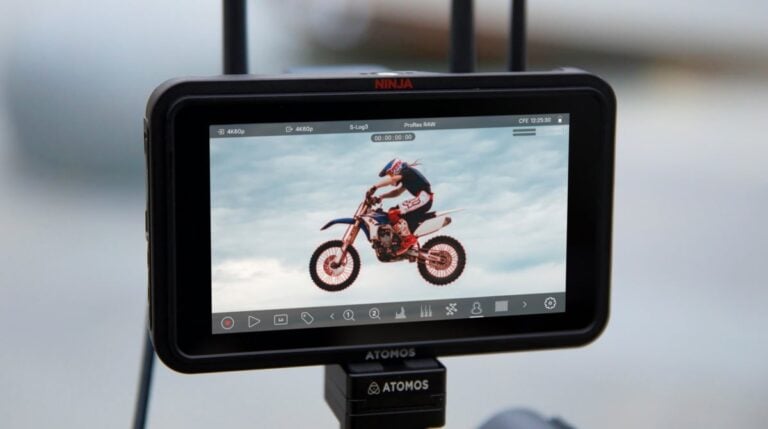

Profesyonel Görüntüleme Araçları

Ninja TX, profesyonel çekimlerde kullanılan kapsamlı görüntüleme araçları sunar:

• Focus Peaking
• 1:1 ve 2:1 Zoom
• Zebra
• False Color
• ARRI False Color
• EL Zone
• Frame Guides
• SMPTE Safe Areas
• Grid Markers
• Waveform
• RGB Parade
• Vectorscope
• 3D / 1D LUT desteği
• Anamorphic De-Squeeze

Bu araçlar çekim sırasında netlik, pozlama, renk ve kadrajın daha hassas kontrol edilmesini sağlar.

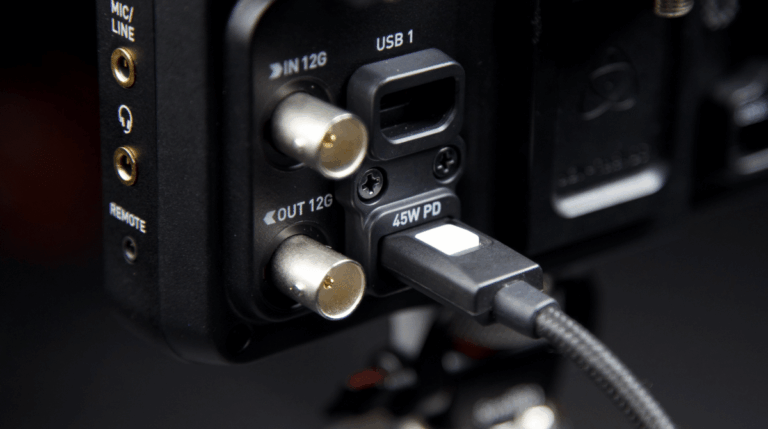

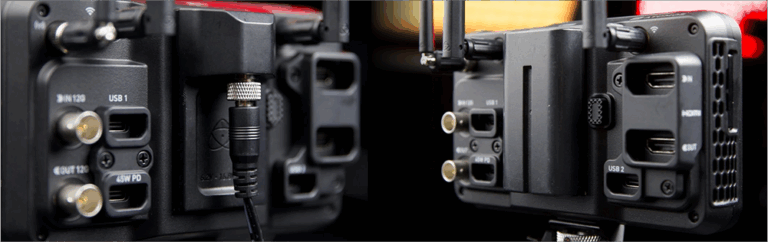

Güç Seçenekleri

Ninja TX'in arka bölümündeki batarya yuvası NP-F / L-Series bataryaları destekler.

Cihaz ayrıca uygun battery eliminator kullanılarak DC güçle veya USB-C Power Delivery üzerinden çalıştırılabilir.

Kilitli Kablo Sistemi

Atomos'un geliştirdiği kilitli bağlantı sistemi, HDMI ve USB-C kabloların çekim sırasında yanlışlıkla yerinden çıkmasını önlemeye yardımcı olur.

Ninja TX ile birlikte USB-C kilitleme kablosu ve bağlantı adaptörleri sunulur.

Tally Işığı

Ninja TX üzerinde dahili tally ışığı bulunur. Bu özellik özellikle canlı prodüksiyon ve çok kameralı çekimlerde faydalıdır.

Kayıt veya canlı yayın sırasında tally ışığı kırmızı yanar. Yeşil ışık ise kameranın ön izleme veya bekleme durumunda olduğunu gösterebilir.

• Desteklenen kameralarda kamera kontrolü ve dokunarak netleme (Touch to Focus)
• Apple ProRes, Avid DNx veya H.265 formatlarında kayıt
• Kullanım sırasında daha sessiz çalışma ve daha düşük çalışma sıcaklığı
• CFexpress Type B veya USB-C depolama birimine kayıt
• Süper parlak, 1500 nit, 5 inç dokunmatik ekran
• HDMI 2.0, 12G-SDI ve Wi-Fi 6E giriş ve çıkı
• ATOMOSphere, Frame.io ve Dropbox'a doğrudan yükleme
• NDI 6 üzerinden yayın
• RF veya Bluetooth üzerinden timecode senkronizasyonu
• USB-C, NP-F batarya veya AC adaptörü ile güç desteği
• ATOMOSphere ile 20GB ücretsiz bulut depolama alanı
• Kablosuz (OTA) firmware güncellemeleri

Kutu İçeriği

• Atomos Ninja TX Monitor-Kayıtçı
• USB-C kilitleme kablosu adaptörü
• 45 cm USB-C kilitleme kablosu
• HDMI kilitleme kablosu adaptörü
• 2 adet Wi-Fi anteni
• Siyah, beyaz, sarı, yeşil ve kırmızı olmak üzere 5 farklı anten uç seti
• AirGlu anteni
• Anten kapakları
• Hızlı Başlangıç Kılavuzu

Teknik Özellikler

Fiziksel

Boyutlar
151mm x 92mm x 36mm
Ağırlık
400gms
Montaj Noktaları
Üstte ve altta 1 x anti-rotation 1/4-inch / 3/8-inch


Çevresel

Ortam Çalışma Sıcaklığı
40°C'ye kadar


Yapı

Gövde
ABS plastik ile alüminyum
Soğutma
Aktif kontrollü fan ve ısı emici


Güç

Giriş Voltajı
6.2V - 16.8V DC
Çalışma Gücü
30W'a kadar
Çok İşlevli Düğme
Güç / ekran kilidi
Sürekli Güç
NP-F batarya veya USB-C PD güç üzerinden
DC Giriş Bağlantısı
Battery Eliminator üzerinden (opsiyonel)
DTAP
30W'a kadar
USB PD IN
65W kapasiteli güç kaynağı gereklidir
USB PD OUT
13W'a kadar


Ekran

Boyut
5.2-inch
Çözünürlük
1920 x 1080
Arka Aydınlatma Tipi
Edge lit
Parlaklık (cd/m² / Nits)
1500
En-Boy Oranı
16:9
Renk Gamutu
Rec.709
Kalibrasyon Desteği
PC/Mac üzerinde Atomos LANC kablosu ile
Calibrite Display Pro veya Display Plus


Renk İşleme


Gamma

Sony SLog / SLog2 / SLog3 / HLG

Canon C-Log / C-Log2 / C-Log3

ARRI Log CEI160 / LogCEI200 / LogCEI250 / LogCEI320

ARRI Log CEI400 / LogCEI500 / LogCEI640 / LogCEI800

ARRI Log CEI1000 / LogCEI1280 / LogCEI1600

Panasonic V-Log / HLG

JVC J-Log

RED RedLogFilm / Log3G10 / Log3G12

Fujifilm F-Log

PQ (HDR10) / HLG

Nikon N-Log



Gamut

BT.2020 / DCI P3 / DCI-P3 D65 / Rec.709

Sony: S-Gamut / S-Gamut3 / S-Gamut3.cine

Sony: BT.2020 / Rec.709

Canon Cinema: DCI P3 / DCI P3plus / Rec.709

Panasonic: V Gamut

ARRI: Alexa Wide Gamut

JVC: LS300

RED: DragonColor / DragonColor2

RED: RedColor2 / RedColor3 / RedColor4

RED: RedWideGamut


3D LUT Display
.Cube formatı
3D LUT Down Stream
Loop out
3D LUT 50/50
Evet
Monitoring Modes
Native / HLG / PQ / 3D LUT
HDR Output Conversion
Log / HDR'den HLG / PQ'ya


Video Girişi

HDMI
1 x HDMI 2.0
Kilitli Port
Braket dahildir;
HDMI kilitli kablo ayrıca satın alınır
SDI
12G
Wi-Fi
Wi-Fi 6E
USB
2 x USB-C 2.0/3.0
Bit Derinliği
8/10-bit video
Video Chroma Subsampling
4:2:2


Video Çıkışı

HDMI
1 x HDMI (2.0)
4K60P'ye kadar
Kilitli Port
Opsiyonel
SDI
12G
Wi-Fi
Wi-Fi 6E
W52/W53 bantlarında 5GHz kullanımı
yalnızca iç mekân içindir.
USB
2 x USB-C 2.0/3.0
Bit Derinliği
8/10-bit video
Video Chroma Subsampling
4:2:2


Metadata

HDMI
RAW - beyaz dengesi
Exposure index
Enstantane hızı/açısı
Iris F stop
ISO / gamma / gamut


Ağ

Wi-Fi
Wi-Fi 6E
USB
2 x USB-C 3.0


Bağlantı

Bluetooth
Evet
LANC
Evet


Video Sinyal Dönüşümü

HDMI'dan SDI'ya
Evet
SDI'dan HDMI'a
Evet


Ses Giriş / Çıkış

HDMI
8 kanal, 24-bit
SDI
12 kanal, 24-bit
Analog Audio Line In
3.5mm kulaklık jakı
2 kanal giriş
Kulaklık Çıkışı
3.5mm kulaklık jakı
2 kanal


Timecode

Gömülü
HDMI & SDI
Time of Day
Evet
Reference / Genlock Girişi
Hayır
LTC
Hayır
Wireless AirGlu RF Server ve Client
Evet
Wireless AirGlu BT Server
Evet


Çözünürlük ve Kare Hızları (Kayıt, İzleme ve Oynatma)

RAW
6Kp60
8Kp30'a kadar
4K DCI
23.98 / 24 / 25 / 29.9 / 30
50 / 59.94 / 60p
4K UHD
23.98 / 24 / 25 / 29.9 / 30
50 / 59.94 / 60p
2K DCI 2048 x 1080
Evet
1080p
23.98 / 24 / 25 / 29.9 / 30
50 / 59.94 / 60 / 100 / 120p
1080 PsF
P'ye dönüştürülür
PsF olarak loop out yapılır
1080i
50 / 59.94 / 60i
720p
50 / 59.94 / 60p


Desteklenen Medya

CF Express
Atomos onaylı
CF Express Type B medya
USB
Atomos onaylı USB 3.0 medya
Dosya Sistemi
ExFAT


Codec'ler

Apple ProRes RAW
ProRes RAW
ProRes RAW HQ
Apple ProRes
LT / 422 / 422 HQ
Avid DNxHD
DNxHD 220x / 220
145 / 36
Avid DNxHR
LB / SQ / HQ / HQX
H.265
LQ / MQ / HQ / XQ
8/10-bit
4:2:2 ve 4:2:0


Oynatma

Playlist
Evet
Tam kliplerden veya alt kliplerden özel oynatma listeleri oluşturulabilir
Loop
Evet
Kullanıcı tarafından özelleştirilebilir in/out işaretleriyle
Apple ProRes RAW
Evet, kaydedilmiş klipler
Apple ProRes
Evet, Linear PCM ses ile
Avid DNx
Evet, Linear PCM ses ile
H.265
Evet


Kayıt

Pre-roll
Yalnızca ProRes ve DNxHD
Timelapse
Evet
Eşzamanlı Proxy Kayıt
Evet


Ekran Üstü İzleme Araçları

Waveform
3 boyut
Ayarlanabilir opaklık ve parlaklık
RGB Parade
3 boyut
Ayarlanabilir opaklık ve parlaklık
Vectorscope
2 boyut
Ayarlanabilir opaklık ve parlaklık
1 x Zoom
Evet
4K için 1:1 pixel mapping
2 x Zoom
Evet
Focus Peaking
Renk seçimi / threshold ayarı
Renk / mono / yalnızca kenarlar
Atomos False Color
Evet, ölçek ile
ARRI False Color
Evet
EL ZONE
Evet
Zebra
Evet, ayarlanabilir
Renk Kanalı İzolasyonu
Yalnızca Blue
Cine Frame Guides
2.4:1 / 2.35:1 / 1.9:1
1.85:1 / 4:3 presetleri
Social Frame Guides
9:16 / 1:1 / 191:1 / 4:5 presetleri
Onion Skin
Evet
Safe Areas
Action ve Graphic
Grid Markers
9 grid
Anamorphic Desqueeze
1.25x / 1.33x / 1.5x / 1.6x
1.65x / 1.79x / 1.8x / 2x
Display Flip
Yalnızca dikey


Dahili Sinyal İşleme

Pulldown Removal
24 / 25 / 30 pSF > 24 / 25 / 30p
(2:2 pulldown)
60i > 24p (3:2 pulldown)
HD için 4K UHD Downscale
Loop out
4K UHD'den FHD'ye
DCI Crop
Loop out
17:9'dan 16:9 crop'a


Uzaktan Kontrol

HDMI
Auto HDMI trigger
Desteklenen protokoller: Canon / Sony / Atomos
SDI
SDI trigger
Kamera seçilebilir
Serial 2.5mm Jack
Opsiyonel USB-to-serial kablo üzerinden kalibrasyon
AirGlu BT
Evet
AirGlu RF
Evet


Kamera Kontrolü

USB-C
Kayıt başlat / durdur
ISO
Enstantane
Diyafram
Beyaz dengesi
Touch to Focus
(desteklenen kameralar için)


Camera to Cloud

ATOMOSphere
Doğrudan progressive upload desteklenir
20GB ücretsiz depolama
Adobe Frame.io
Doğrudan progressive upload desteklenir
Ayrıca satın alınır
Dropbox
Doğrudan progressive upload desteklenir
Ayrıca satın alınır


Garanti

Standart
2 Yıl
